Name: 8.5mm, 200mm-无穷远 主要工作距离, HR 系列定焦镜头
Brand: TECHSPEC
SKU: 68-215
Price: RMB 4,599.10

8.5mm, 200mm-无穷远主要工作距离, HR 系列定焦镜头

8.5mm Focal Length, #68-215

产品编码 #68-215 有现货

- +

RMB 4,599.10

数量 1+
RMB 4,599.10

含税批量价格
索取报价

+ 添加至收藏夹
Create an account or log in to access saved list

产品对比

下载产品资料

虹膜选项:

Variable

长度 (mm):

49.02

水平视场, 1/2" 传感器:

72.0mm - 42.2°

水平视场, 2/3" 传感器:

101.5mm - 56.8°

滤光片螺纹:

M40.5 x 0.50 (Female)

最大直径 (mm):

42.5

重量 (g):

100

水平视场, 1/3" 传感器:

53.3mm - 32.0°

最大后端突出 (mm) :

0.74

最大像圈 (mm):

11.00

数字孔径 NA, 对象侧:

0.032

采用最大传感器格式时的视场:

101.5mm - 56.8°

Number of Elements (Groups):

9 (8)

水平视场，1/1.8"传感器:

81.6mm - 47.2°

水平视场,1/2.5”传感器:

63.7mm - 37.8°

类型:

Fixed Focal Length Lens

焦距 FL (mm):

8.50

主要放大倍率 PMAG:

0.092

最大传感器格式 :

2/3"

工作距离 (mm):

75 - ∞

支架:

C-Mount

孔径 (f/#):

f/1.4 - f/16

涂层:

425 - 675nm BBAR

涂层规格:

425 - 675nm BBAR

入射瞳孔 (mm):

18.67

水平视场, 1/4" 传感器:

39.7mm - 24.1°

Object Space Principal Plane (mm):

25.01

Image Space Principal Plane (mm):

4.70

Field of View at Max Sensor Format:

Horizontal: 101.5mm - 56.8°
Vertical: 74.3mm - 43.5°
Diagonal: 130.6mm - 68.9°

最大畸变（%）:

-5.62

Exit Pupil Position (mm):

-20.38

Lens Wavelength Range:

VIS

Imaging Lens Type:

High Performance Lens

存储温度 (°C):

-20 to +60 For questions regarding operating temperature please contact our support team

合规性

RoHS 2015:

符合标准

REACH 201:

符合标准

Certificate of Conformance:

浏览

产品系列说明

⅔ ", C接口镜头
高达1000万像素，1.85µm像素大小的传感器
用于机器视觉的高分辨率（HR）镜头
焦距8.5毫米至35毫米

TECHSPEC® HR 系列定焦镜头为每个焦距提供多种选项，以适应经过优化的各种工作距离范围。这些镜头非常适用于机器视觉 (MV) 和工厂自动化 (FA) 应用。TECHSPEC HR 系列定焦镜头非常适合搭配使用需要高分辨率和高对比度的高端 500万像素和 900万像素传感器。所有镜头都采用 C 接口，并具有锁定对焦、虹膜环，以及可使用标准光学滤光片的前滤光片螺纹，以提高通用性。请致电以获取用于 OEM 市场的数量定价。

爱特蒙特光学（Edmund Optics）已打造一系列高性能光学设计( HR 系列) ，并已开发针对特定应用的三种定制光学机械解决方案。这些镜头子系列采用与 HR 系列镜头相同的光学元件，在各种光学机械解决方案中提供相同的光学性能，以满足您的应用需求:

HR 系列: 具有锁定凸轮对焦和虹膜调节功能。它是这些光学设计中调节功能最好的版本，是典型的高质量机器视觉镜头。
HRi 系列: 简化的机械结构件，具有固定光圈和紧凑的外壳。工业性加固以缩小尺寸、降低成本并实现锁定对焦。
HRr 系列: 将所有光学元件粘合到位，使用锁定 C 型夹对焦环。稳定性加固降低像素偏移并改善对焦稳定性。

#68-215, 8.5mm, 200mm-∞ Primary WD, HR Series Fixed Focal Length Lens, Distortion Plot

#68-215, 8.5mm, 200mm-∞ Primary WD, HR Series Fixed Focal Length Lens, Relative Illumination Plot

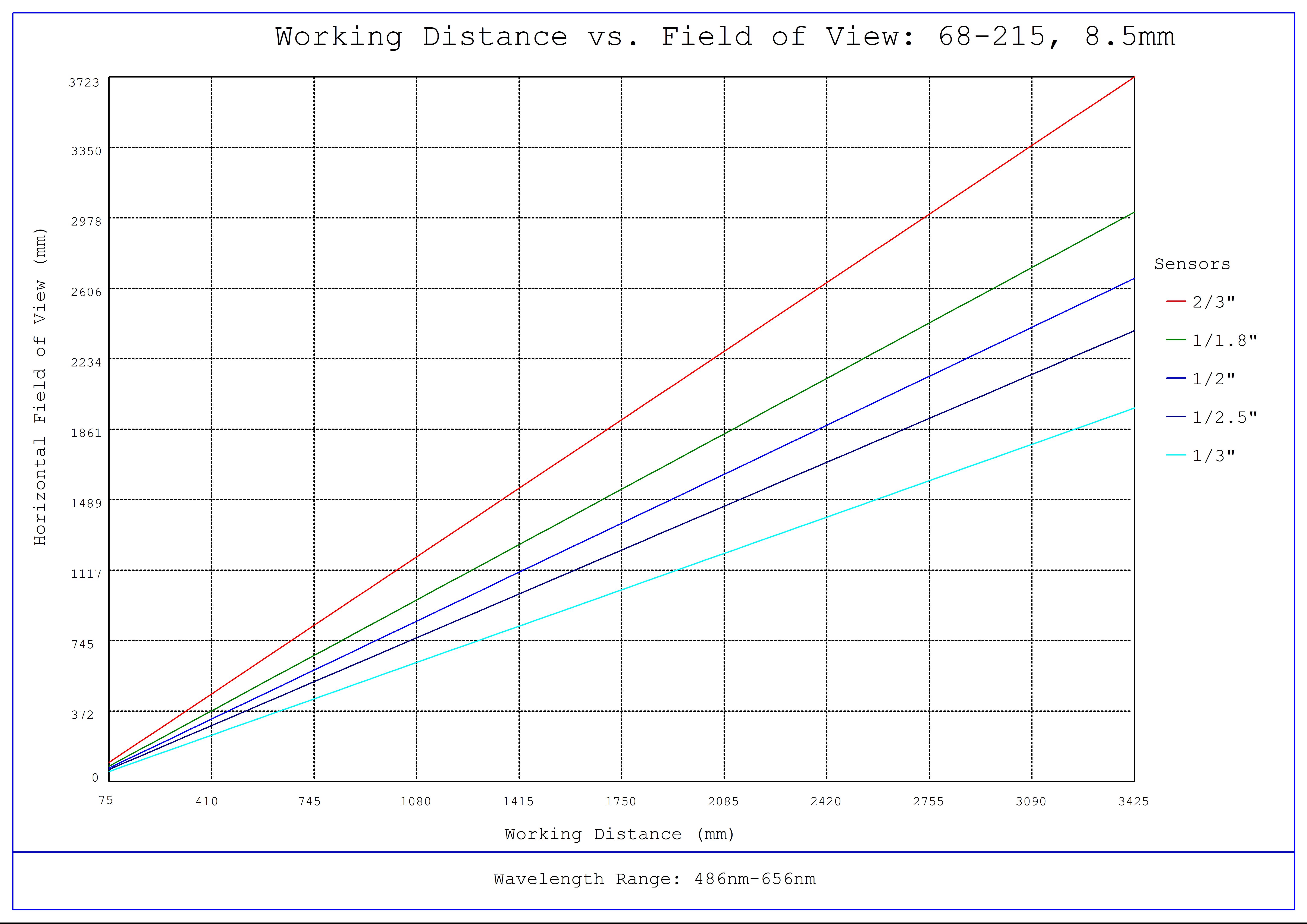

#68-215, 8.5mm, 200mm-∞ Primary WD, HR Series Fixed Focal Length Lens, Working Distance versus Field of View Plot

#68-215, 8.5mm, 200mm-∞ Primary WD, HR Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 200mm Working Distance, f2.8

#68-215, 8.5mm, 200mm-∞ Primary WD, HR Series Fixed Focal Length Lens, Depth of Field Plot, 200mm Working Distance, f2.8

#68-215, 8.5mm, 200mm-∞ Primary WD, HR Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 200mm Working Distance, f4

#68-215, 8.5mm, 200mm-∞ Primary WD, HR Series Fixed Focal Length Lens, Depth of Field Plot, 200mm Working Distance, f4

#68-215, 8.5mm, 200mm-∞ Primary WD, HR Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 500mm Working Distance, f2.8

#68-215, 8.5mm, 200mm-∞ Primary WD, HR Series Fixed Focal Length Lens, Depth of Field Plot, 500mm Working Distance, f2.8

#68-215, 8.5mm, 200mm-∞ Primary WD, HR Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 500mm Working Distance, f4

#68-215, 8.5mm, 200mm-∞ Primary WD, HR Series Fixed Focal Length Lens, Depth of Field Plot, 500mm Working Distance, f4

技术信息

Dimensions
Focal Length (mm)	A (mm)	B (mm)	C (mm)
8.5	42.5	44.5	33.5
12	36	41.07	35
12	36	41.37	35
12	36	41.19	35
16	37	44	36
16	37	44	36
25	37.5	34.4	36
25	37.5	33.7	36
25	37.5	33.7	36
35	37.5	45	36
35	37.5	45	36
