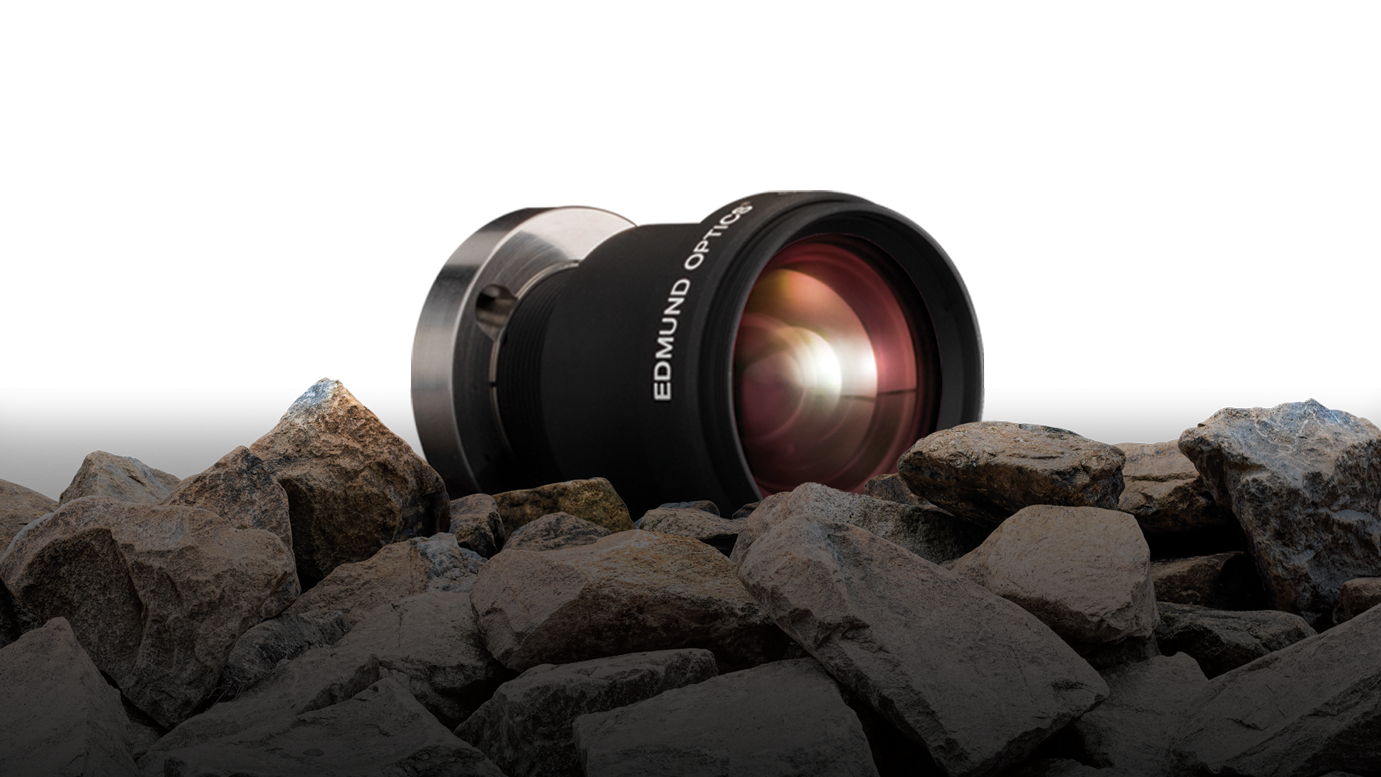

Stabilized | 爱特蒙特光学

稳定性

加固

最大限度地减少冲击和振动后的像素偏移
简化焦点的牢固机械结构
用胶水固定元件以保持光学稳定性

稳定性加固保证了光学指向的稳定性，并在冲击后保持定位。除了用简化的对焦机制替换光圈外，各个镜头的内部元件都采用胶合固定，以防止他们在外壳中产生移动。

为什么要进行稳定性加固？

标准 C 系列成像镜头

随着成像系统的晃动，镜头元件会发生偏移，相机传感器上产生的图像也随之晃动，导致图像向不同像素偏移。为了说明问题，我们对 C 系列镜头的运动进行了放大。

加固型 Cr 系列镜头

稳定性强的 Cr 系列镜透采用了与 C 系列镜头相同的核心光学设计。然而， Cr 系列镜头通过将内部镜头元件固定在镜筒中，将冲击和振动过程中的像素偏移降到最低，从而形成一个稳定的图像。

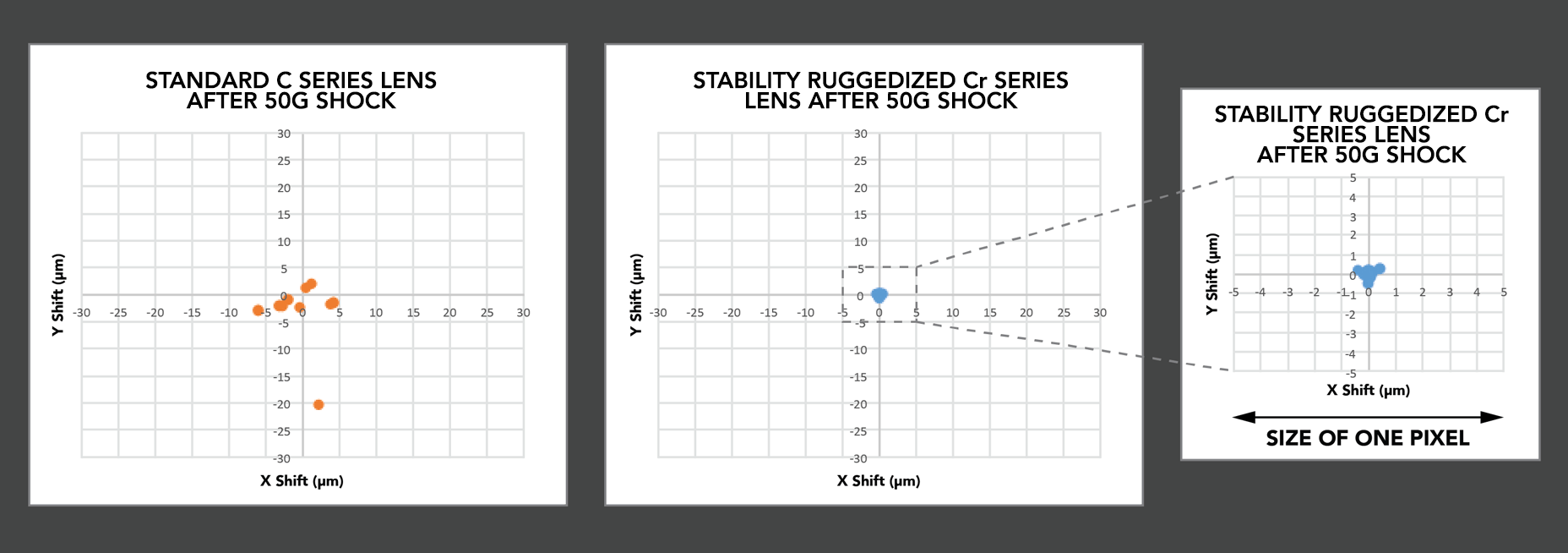

50G 冲击后的像素偏移

虽然左边的 C系列定焦镜头（标准成像镜头）表现良好，但 50G 冲击后的像素偏移超过了一个像素。在同样的冲击下，稳定性加固的 Cr 系列镜头的像素偏移小于1µm米，远远小于一个像素的大小。

Edmund Optics^® 稳定性加固镜头

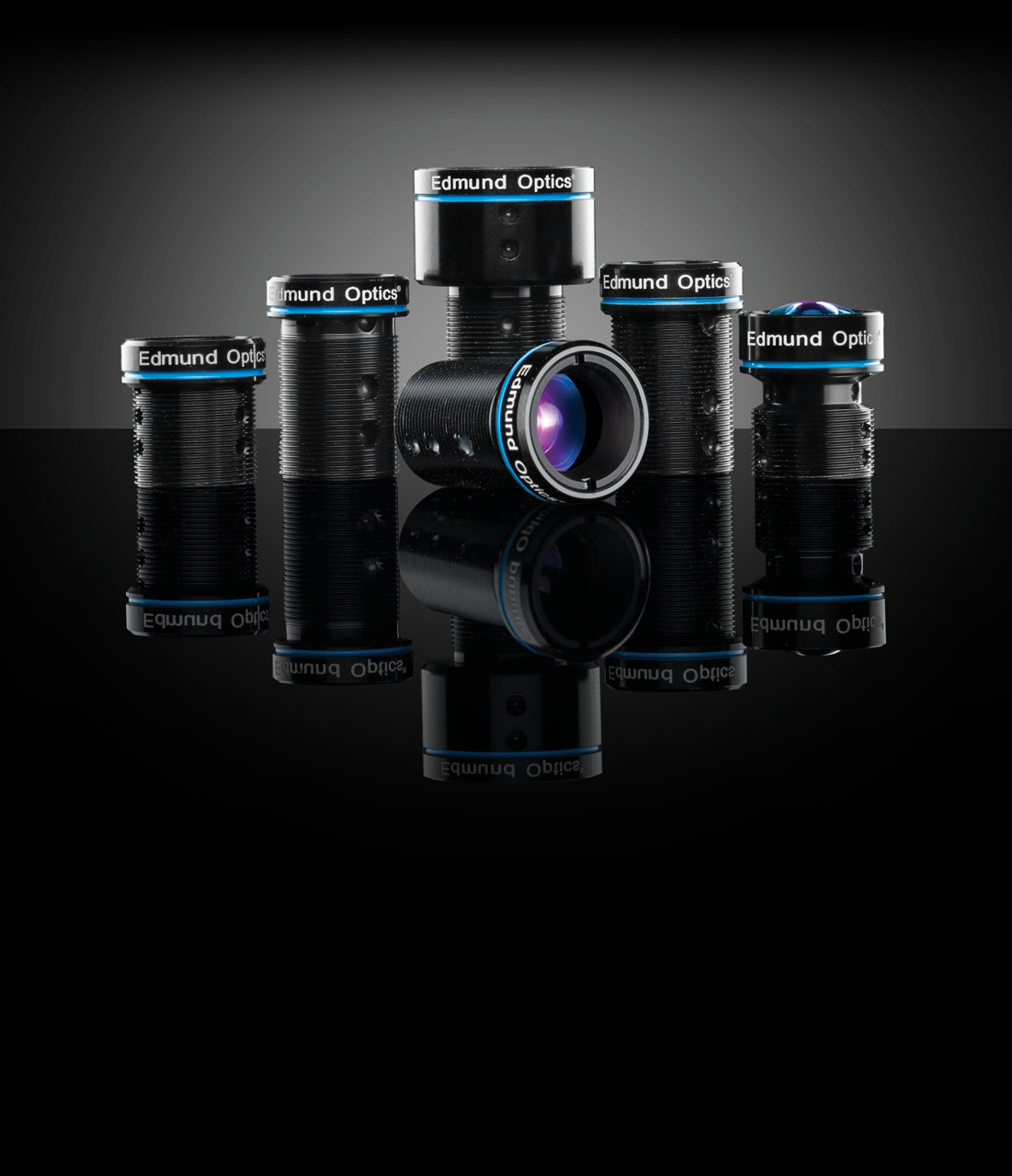

加固型蓝色系列 M12 成像镜头

高达1/2"、S-Mount镜头
高达500万像素、1.4µm像素大小的传感器
蓝色系列镜头的加固版本（可经受50g冲击），每个光学元件均被胶合固定
焦距 2mm 至 25mm

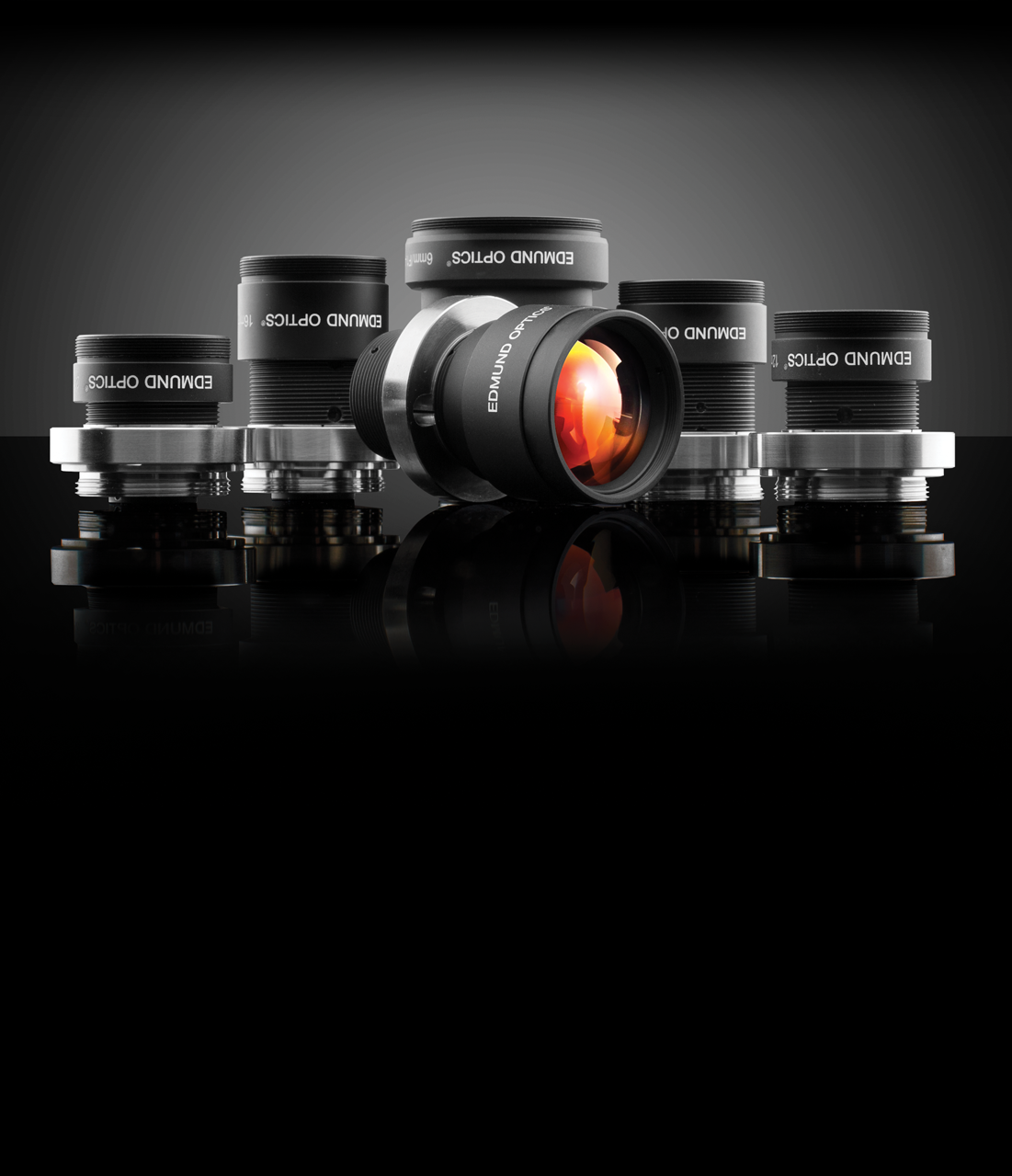

Cr 系列定焦镜头

高达 2/3"、C-Mount 镜头
高达750万像素、2.8µm像素大小的传感器
我们的C系列镜头的加固（Cr）设计（50g冲击）。
焦距 3.5mm 至 50mm

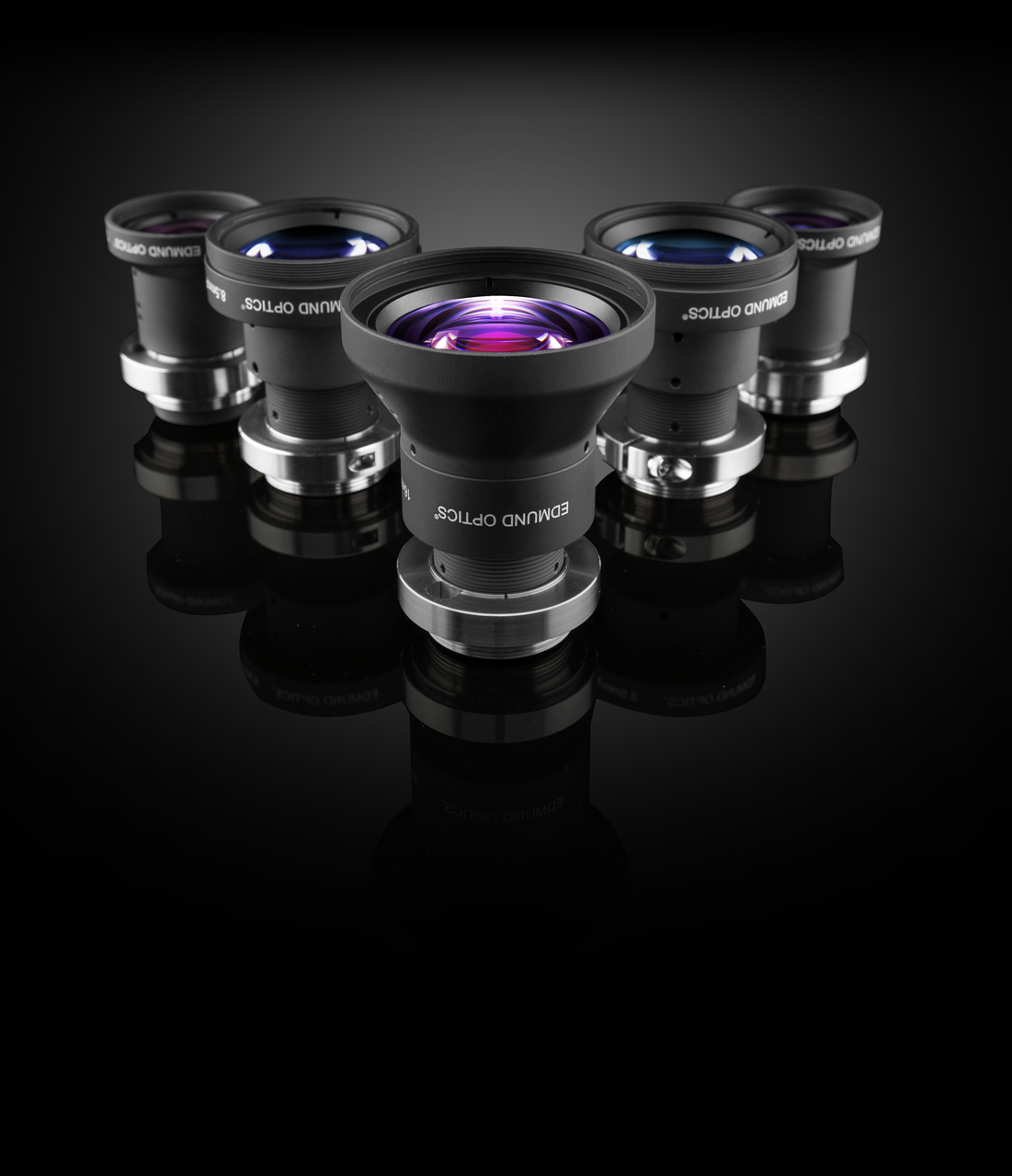

HPr 系列定焦镜头

2/3", C-Mount 镜头
高达 900 万像素、1.85µm像素大小的传感器
是 HR 系列镜头的加固（HRr）设计（50g 冲击），单个光学元件均被胶合固定。
焦距 8.5mm 至 12mm

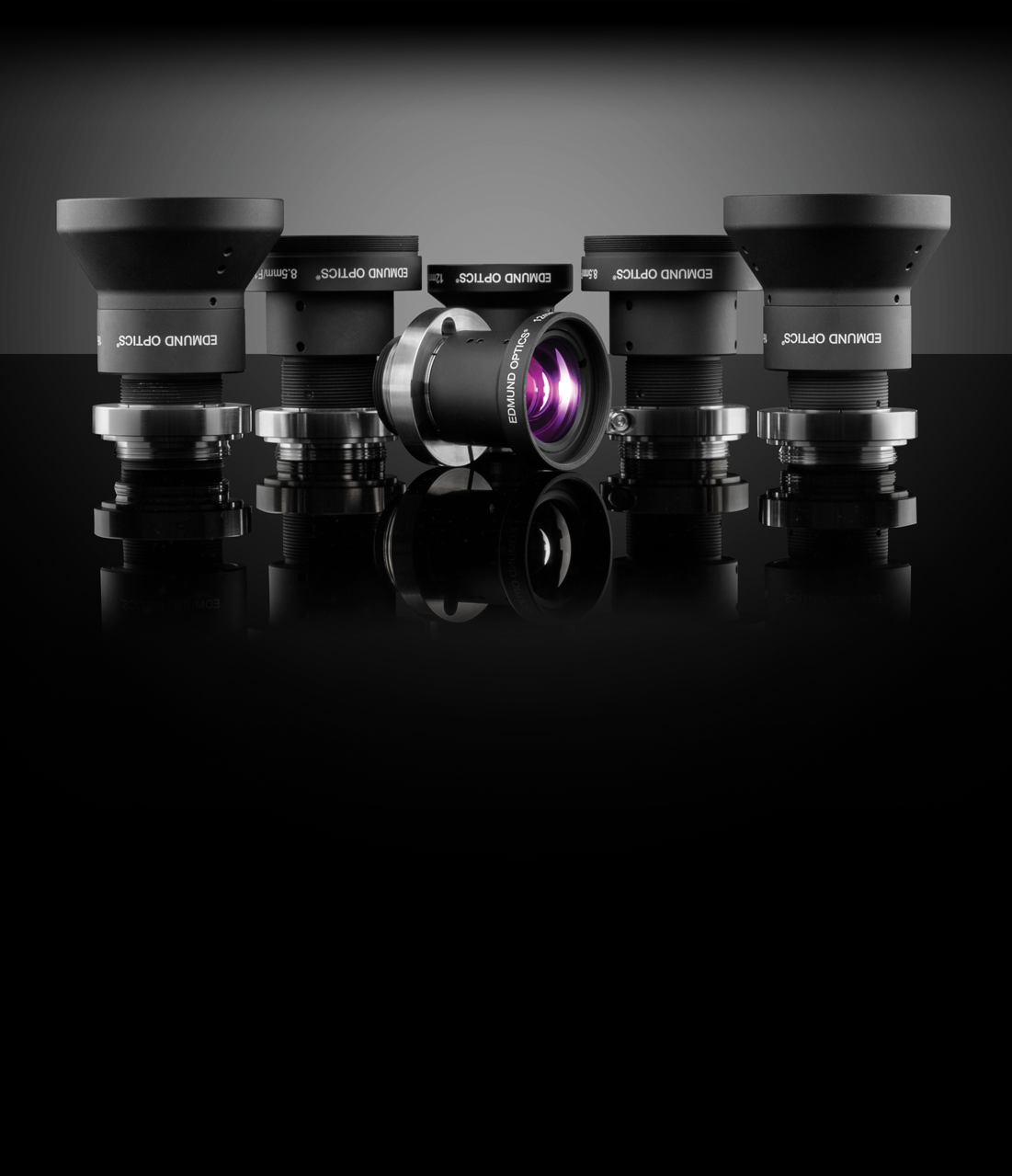

HPr 系列定焦镜头

1.1", C-Mount镜头
高达 2000 万像素、1.85µm 像素大小的传感器
HP系列镜头的仪表（HPi）版本，具有精简的机械设计和固定光圈
焦距 16mm 至 50mm

您是否需要一个定制的、加固的解决方案来满足苛刻的应用？

无论您是需要依图加工定制成像镜头，还是根据特定功能要求设计的定制镜头，我们的工程师都能提供理想的解决方案，以满足最细微的成像应用的独特性和挑战性要求。凭借我们全方位的内部制造能力，爱特蒙特光学（Edmund Optics®）致力于在每一个步骤中提供最佳的解决方案。
