非球面制造


  全球制造与先进的计量技术

  现货和定制,从设计到原型制作再到批量生产

  依图制造能力

  超过600个非球面透镜设计可立即交货

爱特蒙特光学是非球面透镜制造领域公认的领导者,在眼科仪器、外科手术器械、分析仪器和防御应用领域拥有丰富的经验。爱特蒙特光学拥有能一天24小时运作的高产量非球面透镜制造单元,每月可以生产数千件精密非球面透镜。我们的制造单元具有最先进的生产和计量设备,完善了我们在非球面透镜设计和制造方面的专业技能。无论您的应用环境是需要我们各种各样的现货产品、依图制造透镜还是完全定制设计的产品,我们的专业光学设计和制造工程师都可以开发出满足您需求的解决方案。立即联系我们以咨询专家或索取快速报价。

非球面透镜的制作过程

爱特蒙特光学通过全球四大工厂每年生产数百万个光学元件。我们将会带您了解非球面透镜的制作过程,从成型至磨光到抛光、中心校准以及计量。

能力

爱特蒙特光学是非球面透镜的主要制造商。我们在采用各种Schott、Ohara和CDGM玻璃类型以及熔融石英和各种结晶材料制作高精度产品方面拥有丰富的经验。我们的顶尖制造能力包括CNC抛光和磁流变(MRF)抛光,全部受世界级计量学支持,包括表面轮廓测量以及非球面子孔径拼接干涉测量(ASI)。

无论您是需要几款非球面透镜进行原型制造,还是需要几十个非球面透镜进行预制造,或者是需要大量的非球面透镜进行批量生产,爱特蒙特光学都将确保您的项目能够顺利完成。

非球面制造规格
  商业级 精密级 高精密级
直径 10 – 150mm 10 – 150mm 10 – 150mm
直径容差 +0/-0.100mm +0/-0.025 +0/-0.010
非球面面形偏移 (P - V) 3μm 1μm <0.06μm*
顶点半径 (非球面) ±0.5% ±0.1% ±0.05%
凹陷 25mm max 25mm max 25mm max
典型坡度误差 1μm/1mm 窗口片 0.35μm/1mm 窗口片 0.15μm/1mm 窗口片
中心 (光束偏移) 3 arcmin 1 arcmin 0.5 arcmin
中心厚度容差 ±0.100mm ±0.050mm ±0.010mm
表面质量 80–50 40–20 10–5
非球面表面计量 轮廓测量 (2D) 轮廓测量 (2D & 3D) 干涉测量

* 在波长为 632.8nm 时仅有 1/10,受设计和/或计量技术限制

Learn about Coatings

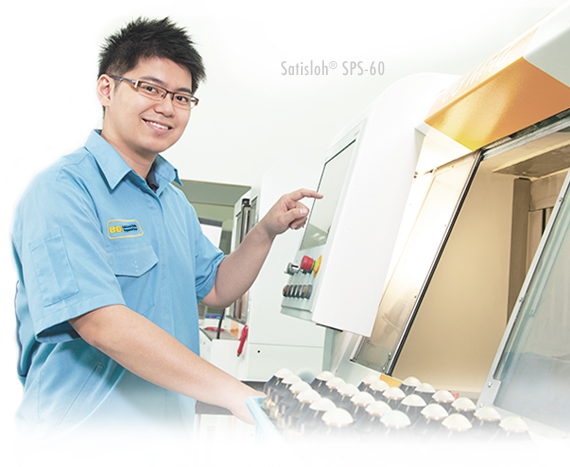

制造设备

Aspheric Equipment

学习资源

应用案例

技术信息和应用范例,内容包括理论说明、方程式、图片说明等。

所有关于非球面透镜
阅读

非球面消色差透镜
阅读

EO Preferred Glasses
阅读

Keys to Cost Effective Optical Design and Tolerancing
阅读

需要快速获取非球面透镜?
阅读

视频

含有丰富信息的企业视频或教学视频,涵盖从简单小贴士到以基于应用的方式来示范产品优点等的内容。

非球面透镜评论
观看

非球面消色差透镜评论
观看

了解 Jeremy Govier:非球面透镜专家
观看

已发表文章

爱特蒙特光学撰写的行业出版物中包含的技术文章链接,或包含爱特蒙特光学工程团队和关键管理层的贡献的技术文章链接。

The Long and the Short of It: Techniques for Measuring Aspheres
前往

Design Considerations for Aspheric Lenses
前往

Optimizing the Design of Aspheric Lenses
前往

ASPHERES: Fabrication choices impact IR asphere design
前往

Using Aspheres To Increase Optical System Performance
前往

Edmund Optics Doubles Precision-Asphere Production Capacity
前往

Glasses roll aspheres into the mainstream
前往

Glass Molding Makes High-Quality Aspheres Cost Effective
前往

Selecting the Right Aspheres for Laser Applications
前往

Correcting Chromatic Aberration in Aspheric Lenses
前往

选择正确的非球面透镜

爱特蒙特光学拥有可提供现货和定制非球面透镜的专业能力。我们的专长是精密抛光和精密模制非球面透镜。色彩校正的非球面可用于宽带应用,我们提供整个红外光谱的透镜选项。如有任何要求,请联系我们,我们的专业光学制造工程师将会与您紧密协作,确保我们根据您的系统需求提供符合您的预算的球面光学元件。

TECHSPEC Precision UV Fused Silica Aspheric Lenses

精密抛光非球面透镜

精密抛光的非球面透镜是最为严苛的应用的理想选择。其设计旨在制造达到衍射极限的光斑尺寸的同时提供高数值光圈。

  • 备有UV、可见和IR级材质可供选择
  • 可选各种标准镀膜
  • 完整的设计数据,易于集成到OEM应用
现货产品
