机器视觉应用

传统成像镜头在检测不同大小物体进行时需要机械化地重新聚焦，这会拖慢速度从而影响检测效率. 下面的动画（图 1）显示了如何使用液态远心镜头快速调整工作距离和重新聚焦不同引脚，检查电路板引脚。.

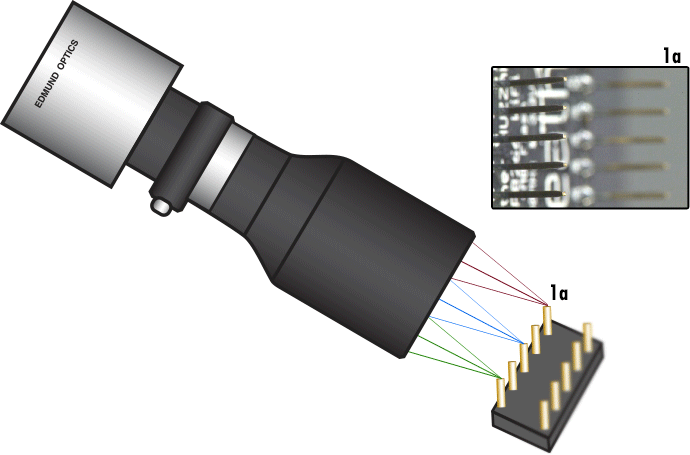

图 1: 液态镜头远心镜头可以在机器视觉系统中快速捕捉不断变化的工作距离。图 1a 和 1b （上图）显示，不同工作距离下的引脚在清晰度和对比度上基本相同。图 1a 显示离镜头最近的顶部引脚弯曲.

远心镜头及液态镜头的优点

远心度

传统镜头的角度视场会随着物体与透镜之间的距离增加而导致放大率降低，产生视差或透视误差。这会降低准确性，因为物体移动时，即使在镜头景深范围内，放大倍数变化将使得观察到的成像系统测量结果发生变化。远心镜头具有稳定的非角度视场，在消除视差的同时，可保持其放大率不会随景深而改变。图2显示了使用远心镜头和传统固定焦距镜头针对不同工作距离的两个不同物体的成像对比.

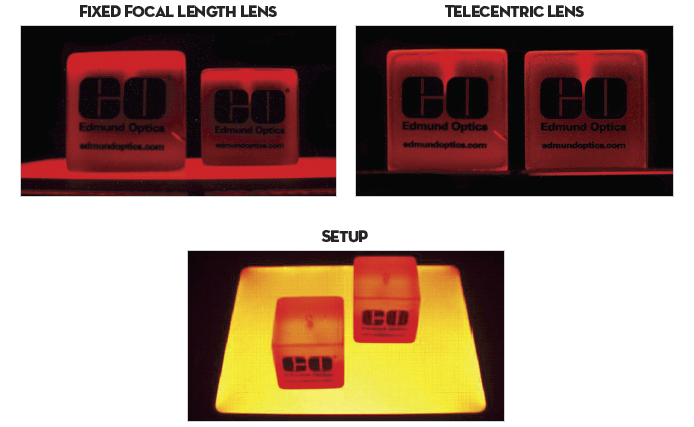

图 2: 由于存在视差，固定焦距镜头的角度视场导致两个立方体显示为不同大小.

但是，远心镜头优化了特定的工作距离。集成液态镜头可以使镜头更进一步适应不断变化的工作距离，同时在整个工作距离范围内保持远心度和图像质量.

液态镜头

液态镜头是含有光学液体的小型元件。当电流或电压加载于液态透镜元件时，该光学液体形状也发生变化，从而改变透镜的焦距和工作距离。液态镜头可快速重新聚焦，处理量高，可适应不断变化的工作距离，是成像应用的理想工具.

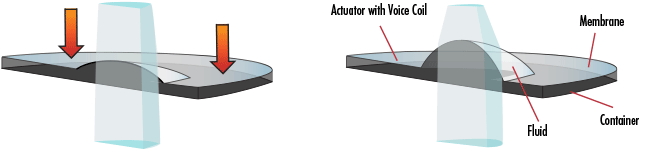

图 3: 液态远心镜头中电聚焦可调镜头示意图.
