加工能力

Edmund Optics^® 生产标准和定制设计的滤光片，可承接从原型设计到全面 OEM 生产。我们的工程师可以设计和制造完全定制的滤光片，根据客户提供的设计图纸进行生产，并且能够大批量生产标准设计组件，有超过 960 种标准镀膜设计可供选择。

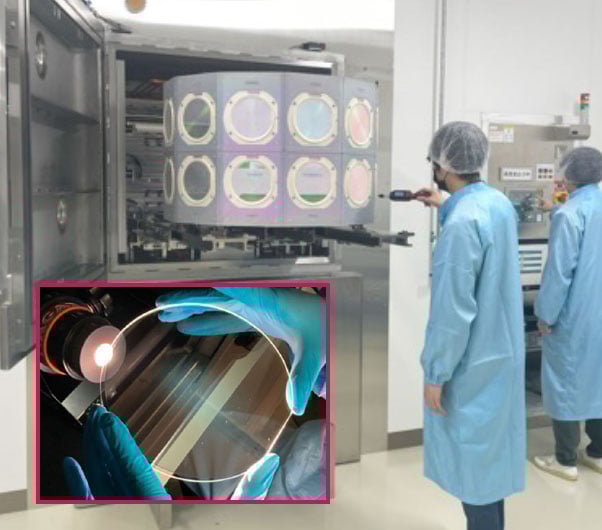

OEM 容量产能硬质镀膜滤光片

波长范围从 220nm 至 10.6µm

超过 960 种现有镀膜设计可根据您的需求进行修改

完全定制的滤光片和镀膜设计

可提供测试证书和光谱测量结果

可进行更改控制

ISO 9001：2015 年通过 ITAR 认证的生产设施

精密光学滤光片可阻挡、传输和反射系统中选定的波长。无论您需要净化激光光束、提高机器视觉系统的对比度，还是分离荧光和激发波长，Edmund Optics^® 都能为您提供合适的滤光片解决方案。

Edmund Optics^® 是领先的光学滤光片镀膜生产商，产品包括荧光滤光片、二向色滤光片、窄带滤光片、多带通滤光片、陷波滤光片、边缘滤光片和中性密度滤光片。我们的工程师团队能够为您的项目提供全套解决方案，无论是小批量的原型设计还是大规模的量产需求。我们在各种应用领域的经验将帮助您找到最适合您应用的滤光片。我们能为您做什么呢？

能力

滤光片镀膜性能

尺寸（直径或方形）

直径4 - 150 毫米，4x4 - ~100x100 毫米

增透波长范围

250 – 1600nm

短波通滤光片截止波长

400 – 1600nm

长波通滤光片截止波长

240 – 7300nm

带通滤光片中心波长(CWL)、光密度 (OD)和带宽

193 – 10,600nm、 >OD 7、从窄带宽到宽带

陷波滤光片中心波长(CWL)

355 – 1064nm

滤光片中心波长 (CWL)的公差

±1nm

滤光片边缘公差

偏移 <1% 、特殊情况下 <0.2%

耐用性

环境保护湿度符合 MIL-STD 810H，第 507.6 节。温度符合 MIL-STD-810H，第 501.7 和 502.7 节
物理要求：附着力符合 MIL-PRF-13830B，C.4.5.12 节。中度磨损，符合 MIL-PRF-13880B，C. 4.5.11 节。根据 MIL-C-48497A 第 4.5.4.2 节进行清洁

按滤光片类型划分的能力

产品描述

用于荧光/生命科学应用的滤光片

镀加硬膜带通滤光片

高精度边缘滤光片

光学陷波滤光片

滤光片类型

荧光带通滤光片

荧光二向色性滤光片

窄带通滤光片

中带通滤光片

宽带通滤光片

短波通滤光片

长波通滤光片

二向色性滤光片

激光线陷波滤光片

多线陷波滤光片

典型规格

透射率 ≥ 95%

截止能力 ≥ OD6.0

反射率 ≥ 98%

截止能力 ≥ OD4.0

反射率 ≥ 98%

窄 FHWM

2、3 与 4 种波长的设计

带宽介于 10 - 80nm 之间

传输波前畸变 (TWD) ≤ λ/4

带宽介于 5 - 20nm 之间

带宽介于 25 - 50nm 之间

带宽 ≥ 50nm

坡度斜率因子 ≤1%

传输波前畸变 (TWD) ≤ λ/4

透射范围广

透射波前畸变 (TWD)≤1λ

环境承受能力：湿度符合 MIL-STD 810H，第 507.6 节。温度符合 MIL-STD-810H，第 501.7 和 502.7 节的规定

物理的承受能力：附着力符合 MIL-PRF-13830B，C.4.5.12 节。中度磨损，符合 MIL-PRF-13880B，C. 4.5.11 节。根据 MIL-C-48497A 第 4.5.4.2 节进行清洁

意见建议

通常用于需要荧光检测的应用，如荧光显微镜和光谱仪、qPCR 或流式细胞仪。

常用于 LED 或激光源的净化、荧光检测以及光谱和机器视觉应用。

适用于某些光谱范围的光谱分类和阻隔，如紫外线或红外线阻隔。二向色滤光片通常用于分离荧光应用中的激发和发射。

可截止 Nd:YAG、Yb:YAG、氦氖、氩离子、光纤、Ti:Sapphire 及二极管激光器等常见激光线

光学滤光片玻璃制造

60 种 SCHOTT 光学滤光片玻璃类型（现货）

在此使用在线工具为定制滤光玻璃快速报价

标准尺寸和定制尺寸均无最小订购量限制

依图制造和全定制设计

原型快速周转

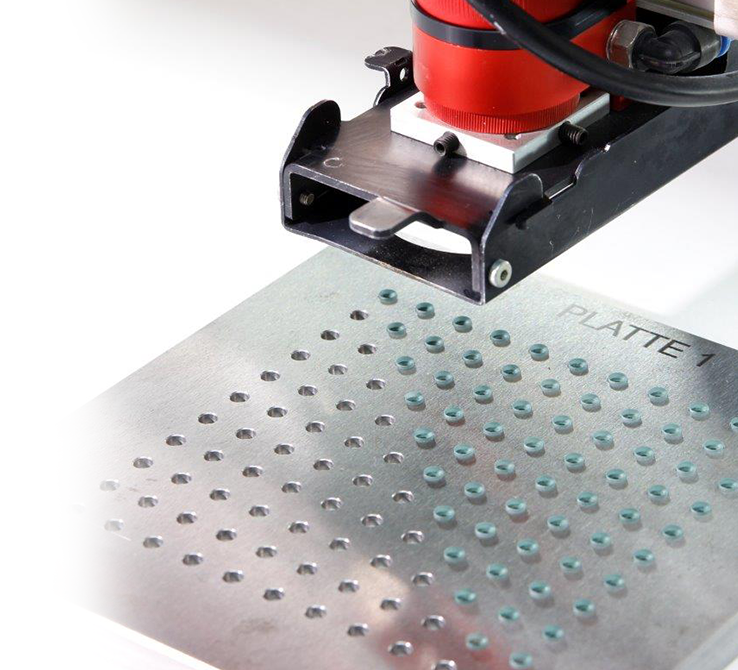

ITOS, 作为 Edmund Optics^®位于德国的生产基地, 可提供定制形状、尺寸（4-160mm）和各种厚度的光学滤光片玻璃。利用最先进的生产设备和各种 SCHOTT 光学滤光片玻璃的大量库存（包括可供选择的多种原始玻璃板），可以快速交付少量定制滤光片。这家经过 DIN ISO 9001:2015 认证的制造机构能确保批量生产的可靠性和质量。ITOS 还支持对滤光片进行分析，并提供所需的属性。

若要与专家交谈或请求报价，请立即联系我们。

能力

有 60 种不同类型的滤光片可供选择，以满足您的应用对光谱的要求。无论您是需要小批量的原型设计，还是需要为 OEM 系统进行按需制造，或者只是需要确定滤光片的规格，我们都有能力切割和抛光光学滤光片玻璃，以确保您的项目取得成功。

光学滤光片玻璃制造能力
尺寸	Ø 3 至 160mm 或 2 x 2mm 至 160 x 160mm
尺寸公差	用于 ≥ 2 - 49 毫米：±0.2毫米，用于≥ 50 - 99毫米：±0.3mm，用于 ≥ 100 - 160mm：±0.4mm
厚度	0.5 – 4.0mm
厚度容差 (%)	用于 ≤ 1 毫米：± 0.1 毫米，对于 > 1 - 4 毫米：±0.2mm
表面加工	P2
形状误差，平面度*	3/10-15，直径最大 50 毫米
表面缺陷*	用于 ≥ 2 - 49 毫米：5/3 x 0.63 毫米，用于 ≥ 50 - 160 毫米：5 为29 x
表面平行度	3 arcmin
边缘和倒角	≥ Ø5mm 的圆形零件：抛光边缘和保护性倒角 < 50 x 50mm 的方形和矩形零件：抛光边缘，无倒角
边缘缺口	用于 ≤ 直径 80 毫米：< 0.3mm (5/E0.3)，对于 ≥ Ø81mm < 0.6mm (5/E0.6)
