0.25x Liquid Lens Telecentric F/10

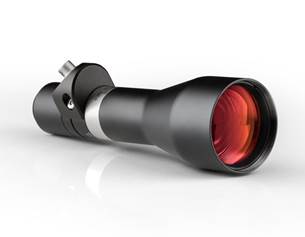

0.24X MercuryTL™ Liquid Lens Telecentric Lens, #36-189

0.24X MercuryTL™ Liquid Lens Telecentric Lens, #36-189

产品编码 #36-189
RMB 17,585.63
数量 1
RMB 17,585.63
含税批量价格
索取报价
主要放大倍率 PMAG:
0.25X
最大传感器格式 :
1/1.8"
FOV @ Max Sensor Format, H x V (mm):
28.8 x 21.6
孔径 (f/#):
f/10
工作距离 (mm):
91 - 173
水平视场,1/1.8"传感器:
28.8mm
水平视场, 1/2" 传感器:
26.5mm
水平视场, 1/3" 传感器:
19.9mm
滤光片螺纹:
M46 x 0.75 (Female)
突出螺纹的长度 (mm):
155.5
支架:
C-Mount
注意 :
Specs are at middle WD. Field of Views are specified at the mid-curvature range of the liquid lens. Field of View Range and Working Distance Range are specified over the applicable minimum and maximum curvature range of the liquid lens.
类型:
Telecentric Lens
Typical Distortion @ 588nm (%):
<0.4
Typical Telecentricity @ 588nm (°):
<0.051
重量 (g):
266
安装夹具的库存编号:
#56-870 Sold Separately

合规性

产品系列说明

  • 集成液态镜头以便快速聚焦
  • 兼具液态镜头灵活性和远心镜头的成像性能
  • 在整个工作距离范围内保持远心度

TECHSPEC® MercuryTL™ 可调焦液态远心镜头结合了远心镜头的功能和液态镜头的灵活性。这些镜头结合了远心镜头的独特功能,消除了视差(或透视)错误,液态镜头使其能够以电子方式控制聚焦。这种组合能快速调整工具距离,同时保持在整个工作距离范围内的远心度、失真度和图像性能。TECHSPEC® MercuryTL™ 可调焦液态远心镜头适合用于需要快速调整景深的计量、测量和定位应用。

液态镜头用于聚焦远心镜头时,曲率会发生变化。随着曲率的改变,镜头后端(入射到图像传感器上)的光线角度也会出现微弱改变。因此,当液态镜头重新聚焦到镜头上时,视场会在工作距离范围内出现细微变化。但是,前面(物方)光线角度不受液态镜头曲率变化的影响,使得远心镜头能够在整个工作距离范围内保持远心度。

注意: Hirose 电缆和液态镜头驱动器 需另购.
